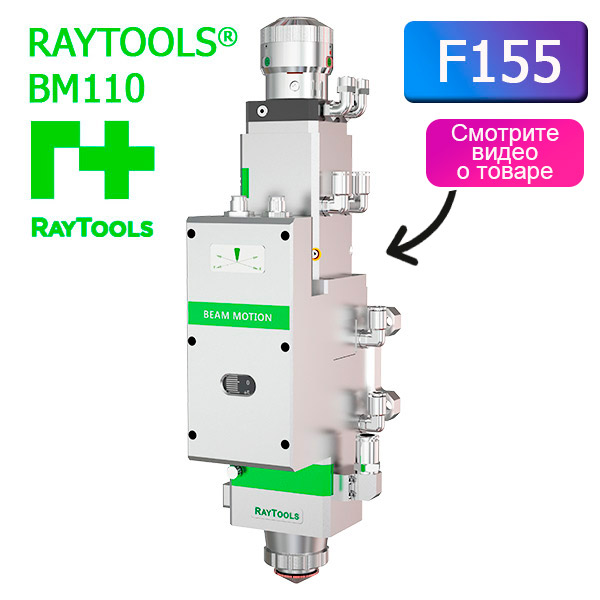

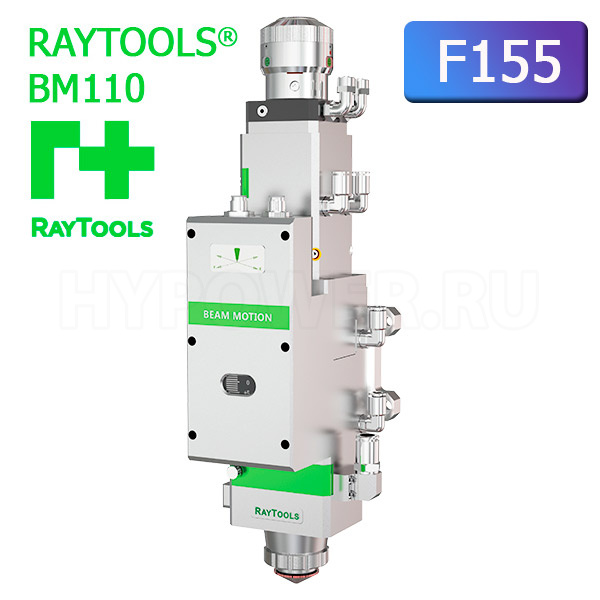

Лазерная режущая головка Raytools BM110 (CL100 FL155, 3.3 кВт)

Описание

Лазерная режущая головка Raytools BM110 (до 3,3 кВт) с автоматической фокусировкой, предназначена для использования в станках с промышленными волоконными лазерами мощностью до 3,3 кВт и предназначена для лазерной 2D резки на станках с ЧПУ. Головка оснащена разъемом QBH / QD для подключения оптоволокна и встроенными сервоприводами, посредством которых осуществляется перемещение фокусного модуля в диапазоне около 22 мм с помощью линейного механизма. Пользователь может выполнять фокусировку с помощью программы настройки для быстрого выполнения отверстий в толстых листах и автоматической резки листов из различных материалов разной толщины. Оптимизированная оптическая конструкция и водяное охлаждение обеспечивают стабильную работу лазерной головки при высокой мощности в течение длительного времени.

Конструкция и функции

Лазерная головка состоит из четырех основных блоков: коллиматорный модуль, модуль привода фокусирующей линзы, модуль защитной линзы и модуль сопла.

• Коллиматорный модуль преобразует расходящийся пучок света, исходящий из оптическоговолокна, в параллельный лазерный луч, который выходит через центр сопла. В головке установлен объектив с коллимационными линзами D30 F100 мм;
• Модуль привода фокусирующей линзы (объектива) преобразует коллимированный луч в сфокусированный луч высокой плотности и обеспечивает автоматическую подстройку точки фокусировки с помощью привода. По умолчанию в этой головке установлен объектив с фокусирующими линзами D30 F155 мм. Опционально возможна поставка комплектации головки объективом с фокусирующими линзами D30 F125 мм.
• Модуль защитного стекла (линзы) предохраняет фокусирующую линзу от повреждений из-за летящего шлама и продлевает ее срок службы.
• Модуль сопла (сопло в сборе) направляет сфокусированный луч на обрабатываемую заготовку и с высокой скоростью распыляет газ для высококачественной резки.

Комплектация поставки:

• Лазерная головка BM110
• Серво драйвер LEADSHINE
• Силовой кабель (20 м)
• Кабель энкодера (15 м)
• Кабель управления (1,5 м)

Особенности лазерной режущей головки Raytools BM110:

• Оптимизированная конфигурация оптического тракта для плавной и эффективной подачи газа.
• Автофокус для уменьшения вмешательства человека и повышения эффективности прошивки и резки. Диапазон автоматической фокусировки от +10 до -12 мм, точность регулировки 0,05 мм.
• Головка оснащается составными линзами D30, максимальная входная мощность лазера до 3 кВт.
• Максимальное ускорение привода фокусирующей линзы 10 м/с2, максимальная скорость перемещения 6 м/мин.
• Выдвижной держатель защитного стекла обеспечивает его удобную и быструю замену.
• Для коллимации и фокусировки используются составные комплекты линз, обеспечивающие наилучший баланс оптических характеристик и качества резания.
• Двойные контуры водяного охлаждения.
• Совместима с широким рядом оптических соединителей (QBH, QD и другие) для работы с лазерами различных типов.
• Всесторонняя защита от пыли класса IP65
