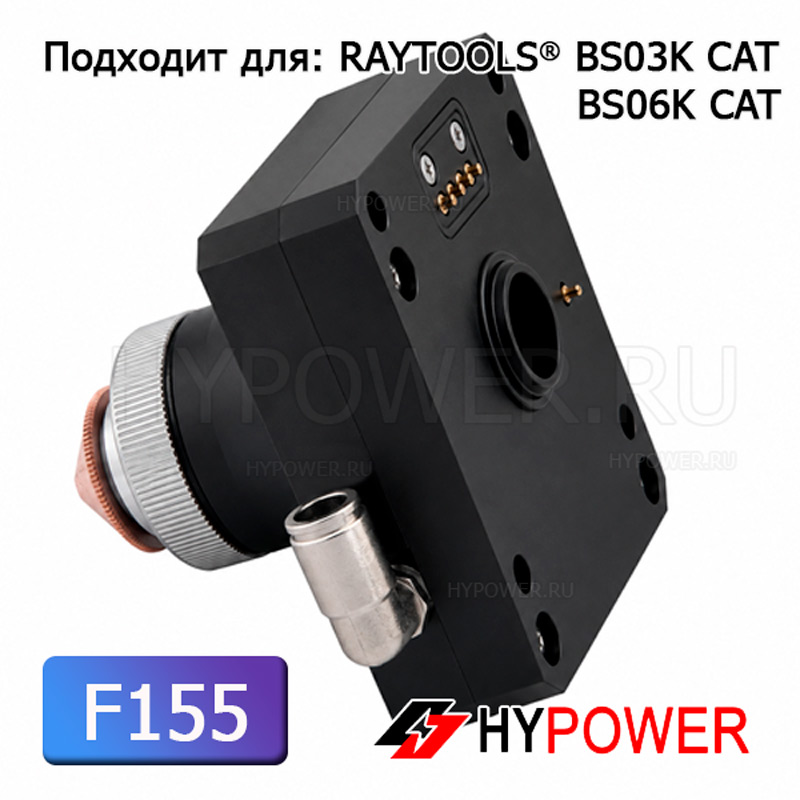

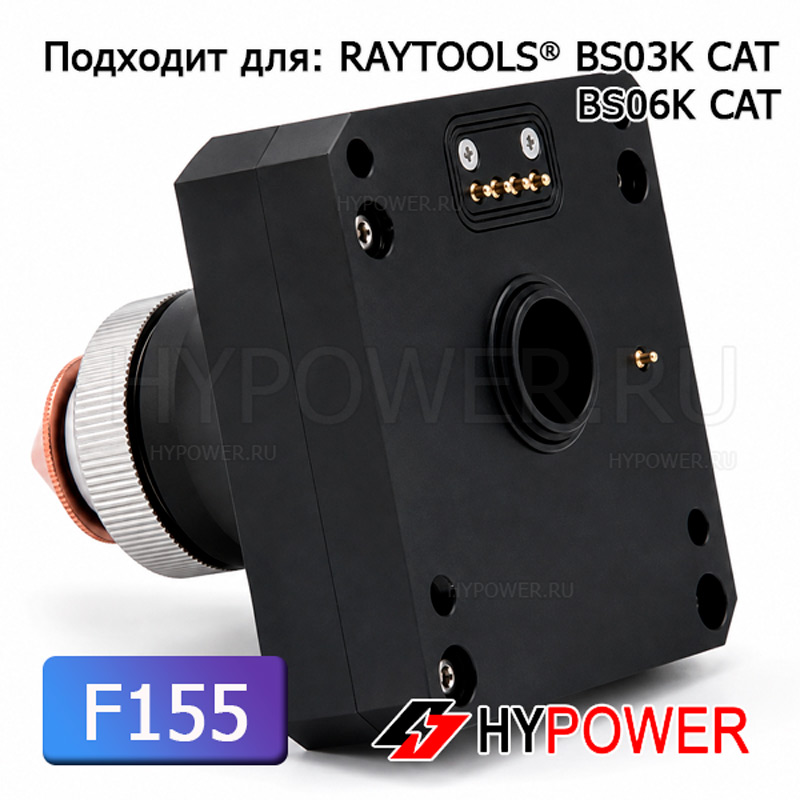

120C71800A Сопловая часть в сборе TRA BS03K-CAT/ BS06K-CAT (FL155)

Описание

120C71800A - сопловая часть в сборе TRA F155 предназначена для лазерных режущих головок Raytools® BS03K-CAT и BS06K-CAT для 2D резки. Узел устанавливается в нижней части лазерной головки и используется для крепления сопла, подачи технологического газа и поддержания рабочего расстояния между соплом и поверхностью металла в процессе лазерной резки.

Сопловая часть 120C71800A поставляется в сборе и рассчитана на установку в головки серии BS03K-CAT / BS06K-CAT с фокусным расстоянием FL155 мм. Конструкция узла включает корпус, посадочную часть сопла, электрические контакты и элементы подключения системы охлаждения и подачи газа.

Совместимость сопловой части 120C71800A

Сопловая часть TRA 120C71800A применяется в следующих лазерных режущих головках:

• Raytools® BS03K-CAT F155;
• Raytools® BS06K-CAT F155.

Перед заказом рекомендуем сверить артикул установленной сопловой части, модель лазерной головки и фокусное расстояние. Внешне похожие сопловые узлы могут отличаться конструкцией, посадочными размерами и совместимостью.

Назначение соплового узла TRA BS03K-CAT / BS06K-CAT

Сопловая часть является одним из основных рабочих узлов лазерной режущей головки. В нее устанавливаются керамический держатель и сопло, через которое в зону реза подается технологический газ. От состояния и геометрии соплового узла зависит правильное положение сопла относительно оптической оси и обрабатываемой поверхности.

В процессе эксплуатации сопловая часть подвергается воздействию высокой температуры, загрязнений, металлических брызг и механических нагрузок. Повреждение корпуса, посадочного места, контактных элементов или других компонентов узла может привести к нестабильной работе системы контроля высоты и ухудшению качества лазерной резки.

Характеристики 120C71800A

Артикул	120C71800A, YM.TRA04.0167
Тип	Сопловая часть в сборе TRA
Назначение	Лазерная резка металла
Совместимые головки	Raytools® BS03K-CAT / BS06K-CAT
Фокусное расстояние	FL155 мм
Состояние поставки	В сборе

Когда требуется замена сопловой части

Проверить состояние сопловой части рекомендуется при механическом повреждении узла после столкновения головки с листом, появлении люфта сопла, нарушении соосности, повреждении электрических контактов или нестабильной работе системы контроля расстояния до металла.

При замене важно использовать сопловую часть, соответствующую конкретной модификации лазерной головки. Для Raytools® BS03K-CAT и BS06K-CAT в исполнении FL155 используется сопловой узел с артикулом 120C71800A.

Преимущества замены сопловой части в сборе

Замена узла в сборе позволяет восстановить штатную геометрию нижней части лазерной головки без необходимости подбора и замены отдельных компонентов. Это особенно актуально при механическом повреждении корпуса, износе посадочных элементов или неисправности контактной части.

Исправная сопловая часть обеспечивает надежную установку сопла, корректную подачу технологического газа и стабильную работу лазерной головки при резке металла.
