Характеристики
|
Подходит / совместим с:
|
Raytools® |
|
Артикул Ref.
|
BT240S CL100 FL200 |
|
Лазерная головка
|
BT240S |
|
Волоконный интерфейс
|
QBH |
|
Максимальная мощность, (кВт)
|
3,3 |
|
Апертура, (мм)
|
28 |
|
Фокусное расстояние, мм
|
200 |
|
Регулировка фокуса
|
Ручная |
|
Максимальное давление газа, (бар)
|
25 |
|
Вес, кг
|
3,5 |
|
Гарантия
|
12 месяцев |
|
Категории
|
головки для лазерной резки, лазерные головки raytools, расходники для BT240S |
Похожий товар
Описание

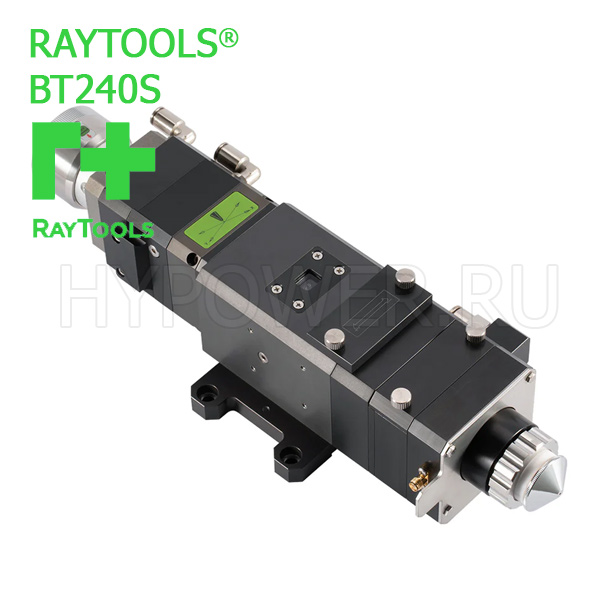

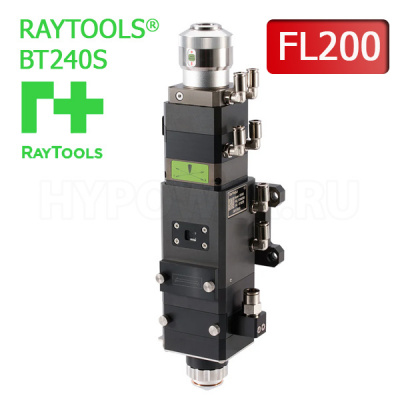

Лазерная режущая головка Raytools BT240S (до 3,3 кВт) с ручной фокусировкой и фокусным расстоянием 200 мм создана для использования в промышленных станках с волоконными лазерами. Она идеально подходит для обработки толстых металлических заготовок и 3D резки, обеспечивая превосходное качество обработки и надежность даже при длительных нагрузках. Защита IP65 и двухконтурное водяное охлаждение гарантируют устойчивую работу в сложных условиях.Конструкция и функции
Головка состоит из следующих ключевых блоков: коллиматорного модуля, модуля фокусирующей линзы, модуля защитной линзы и модуля сопла.- Коллиматорный модуль обеспечивает преобразование расходящегося лазерного луча в параллельный пучок. В головке установлен объектив с коллимационными линзами D30 F100 мм.
- Фокусирующий модуль преобразует коллимированный луч в сфокусированный луч высокой мощности. Используются фокусирующие линзы D30 F200 мм, что делает головку идеальной для резки толстых материалов на высоких скоростях.
- Модуль защитного стекла продлевает срок службы линз, предотвращая их повреждение шламом и загрязнениями.

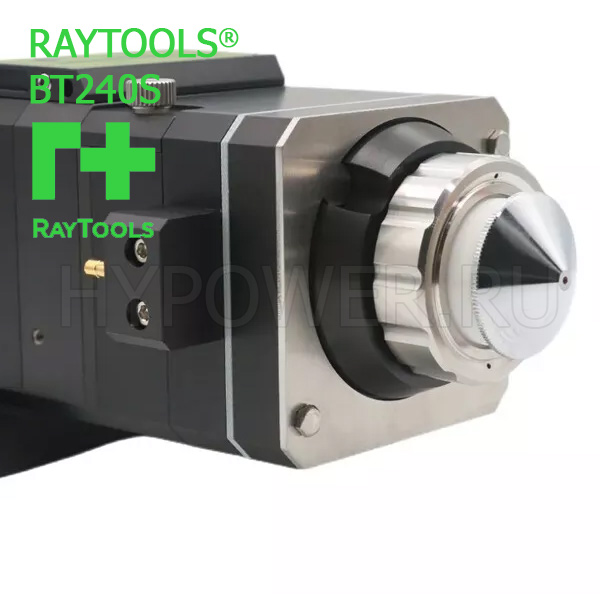

- Модуль сопла эффективно направляет сфокусированный луч на заготовку, одновременно обеспечивая равномерный поток вспомогательного газа.
|
Технические характеристики |
Raytools® BT240S |
|
Максимальная мощность |
3,3 кВт |
|
Вес |
3,5 кг |
|

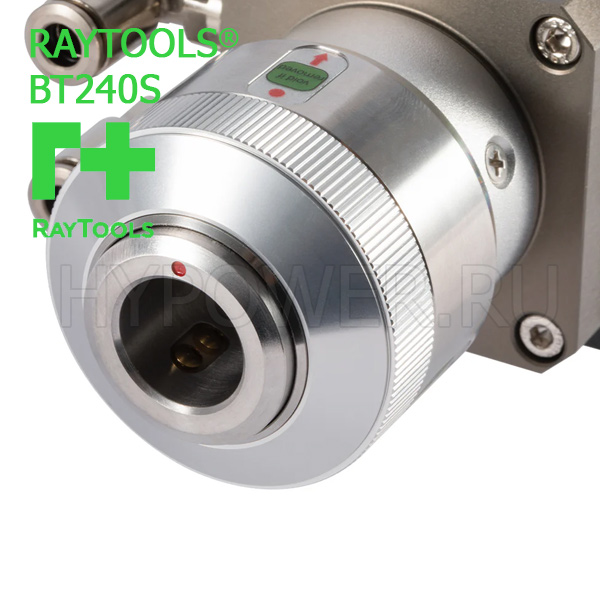

Разъем волоконного интерфейса |
QBH (опционально QD) |
|
Коллиматорный модуль |
|
|
Коллимационное фокусное расстояние (CL) |
100 мм |
|
Защитное стекло коллимационной линзы |
Ø 24,9 × 1,5 мм |
|
Фокусирующий модуль |
|
|
Номинальное фокусное расстояние (FL) |
200 мм |
|
Защитное стекло фокусирующей линзы |
Ø 27,9 × 4,1 мм |
|
Давление вспомогательного газа |
≤ 25 бар |
Комплектация поставки:
- Лазерная головка BT240S (CL100 FL200)
- Силовой кабель
- Кабель управления
Особенности лазерной режущей головки Raytools BT240S (Cl100 FL200):
- Увеличенное фокусное расстояние для обработки толстых материалов.
- Класс защиты IP65 для предотвращения попадания пыли и загрязнений.
- Двухконтурное водяное охлаждение для эффективной защиты линз.
- Простая замена защитного стекла и легкость обслуживания.
- Оптимизированная конфигурация для резки на высоких скоростях и с минимальными потерями качества.
- Совместимость с широким спектром лазеров и соединителей (QBH).
- Подходит для резки материалов с высокой отражающей способностью.
