Когда нужно менять сопловую часть лазерной головки: основные признаки неисправности

Несмотря на высокую надежность современных лазерных головок Raytools®, BOCI®, BOCHU®, Precitec®, WSX® и других производителей, сопловая часть относится к элементам, которые подвергаются постоянным механическим и тепловым нагрузкам. Со временем это может привести к ухудшению характеристик или полному выходу узла из строя.

В этой статье рассмотрим основные признаки того, что сопловую часть необходимо заменить.

Что такое сопловая часть лазерной головки

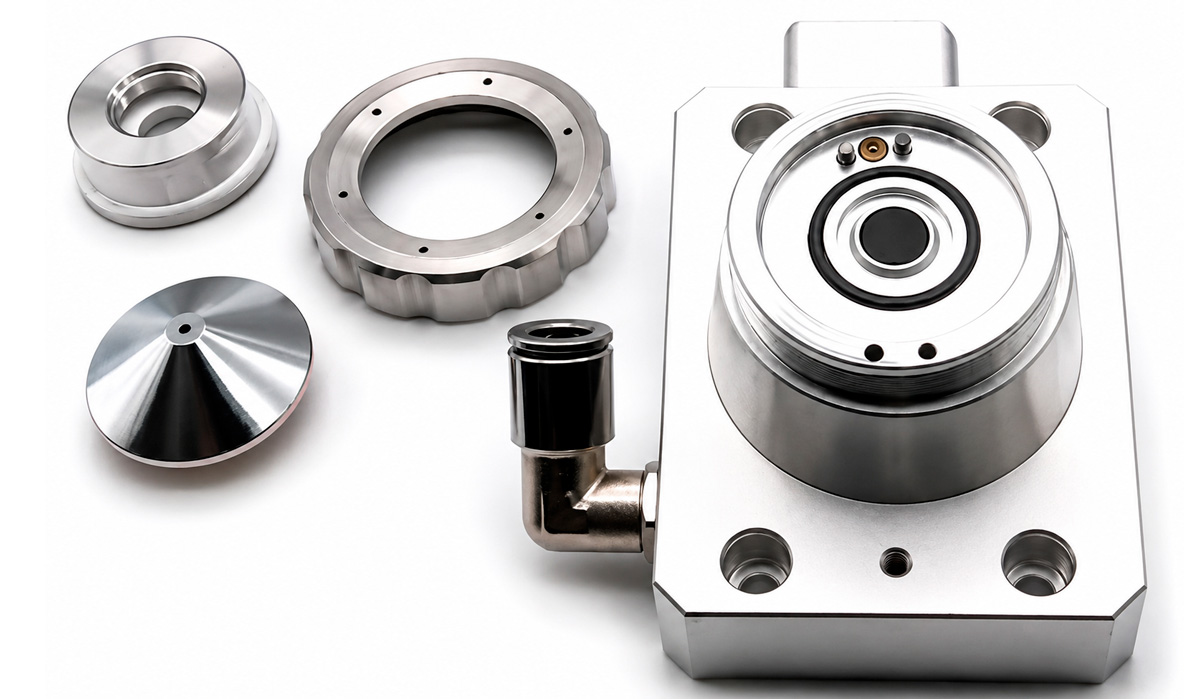

Сопловая часть представляет собой нижний модуль режущей головы, в котором устанавливаются:

• сопло;
• керамический держатель;
• контактные элементы емкостного датчика;
• элементы крепления.

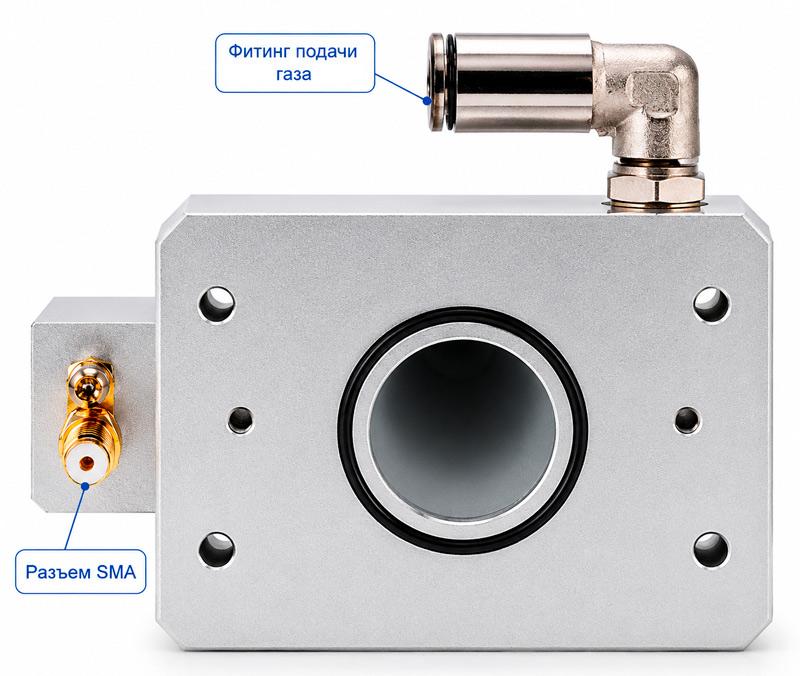

Именно этот узел обеспечивает корректную работу системы контроля высоты и точную подачу режущего газа в область обработки металла.

Для большинства современных лазерных головок используются готовые сопловые части в сборе, которые позволяют быстро восстановить работоспособность оборудования без сложного ремонта. Подобная конструкция применяется в лазерных головках Raytools® BM110, BM111, BM06K, BOCI® BLT310, BLT421S, Precitec® ProCutter и других моделях оборудования для лазерной резки металла. Для подбора совместимых моделей можно воспользоваться каталогом сопловых частей HYPOWER для лазерных головок.

Признак №1. Столкновение головки с металлом

Наиболее распространенная причина замены сопловой части - механический удар. На современных станках лазерной резки столкновение режущей головы с металлом является одной из самых частых причин внепланового ремонта. Даже кратковременный контакт сопла с заготовкой способен вызвать деформацию элементов сопловой части и нарушение работы системы контроля высоты.

Причинами столкновения могут стать:

• деформация листа;
• неправильное размещение заготовки;
• остатки вырезанных деталей;
• ошибки в программе раскроя;
• неисправность системы контроля высоты.

После удара может произойти:

• деформация корпуса;
• повреждение посадочного места сопла;
• нарушение геометрии узла;
• повреждение керамического держателя.

Даже если внешне повреждение кажется незначительным, изменение геометрии на доли миллиметра способно привести к ухудшению качества резки и нестабильной работе датчика высоты.

Признак №2. Нестабильная работа датчика высоты

Если станок начинает выдавать ошибки контроля высоты или периодически теряет поверхность листа, проблема может находиться именно в сопловой части.

Типичные симптомы:

• скачки высоты при резке;
• нестабильный зазор между соплом и металлом;
• ложные срабатывания датчика;
• ошибки калибровки;
• некорректное определение поверхности листа.

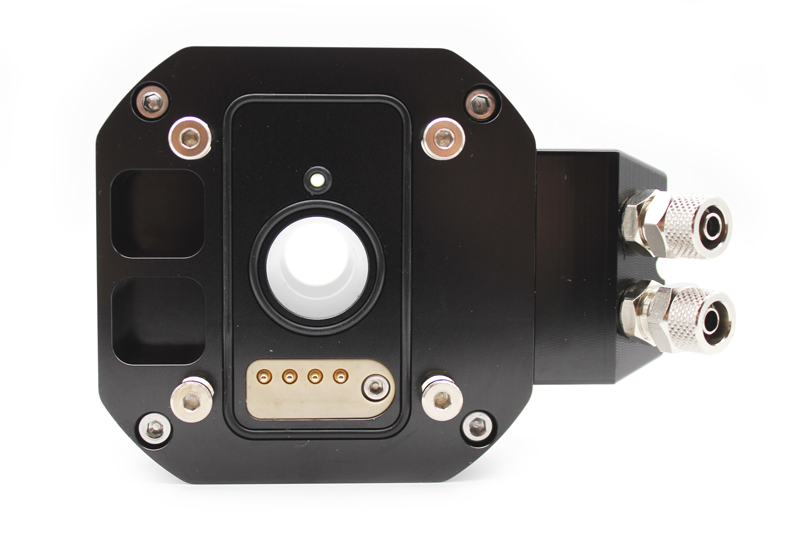

Во многих случаях причиной становится повреждение контактных элементов или нарушение электрических характеристик узла после длительной эксплуатации.

Признак №3. Налипание большого количества расплава

Во время резки углеродистой стали и нержавеющей стали на нижних элементах режущей головы постепенно накапливаются частицы металла.

Если очистка выполняется нерегулярно, возможно:

• нарушение работы емкостного датчика;
• локальный перегрев;
• ускоренный износ корпуса;
• повреждение контактных поверхностей.

При сильном повреждении восстановление становится экономически нецелесообразным, и узел проще заменить полностью.

Признак №4. Утечки режущего газа

Снижение качества резки далеко не всегда связано с лазерным источником или оптикой.

Поврежденная сопловая часть может вызывать:

• снижение давления газа;
• неравномерное распределение потока;
• ухудшение удаления расплава;
• образование грата;
• увеличение шероховатости кромки.

Особенно заметно это при кислородной резке толстых листов и высокоскоростной резке азотом.

Признак №5. Видимые механические повреждения

Поводом для замены являются:

• трещины корпуса;
• сколы;
• следы сильных ударов;
• деформация посадочных поверхностей;
• повреждение крепежных элементов.

Продолжение эксплуатации такого узла часто приводит к повторным авариям и более дорогостоящему ремонту лазерной головки.

Что происходит при эксплуатации поврежденной сопловой части

Использование поврежденной сопловой части может привести не только к ухудшению качества резки, но и к более серьезным последствиям. Нарушение работы системы контроля высоты увеличивает риск повторных столкновений лазерной головки с заготовкой. Деформация посадочных поверхностей способна вызвать перекос сопла, нестабильную подачу режущего газа и образование дефектов кромки. В отдельных случаях продолжение эксплуатации поврежденного узла приводит к выходу из строя более дорогостоящих компонентов лазерной головки.

Ремонтировать или менять?

На практике большинство производителей рекомендуют замену сопловой части в сборе.

Это связано с тем, что:

Ситуация	Ремонт	Замена
Повреждение резьбы	Частично возможен	Рекомендуется
Трещина корпуса	Не рекомендуется	Да
Нарушение геометрии после удара	Практически невозможно	Да
Неисправность контактной группы	Ограниченно	Да
Сильный износ	Неэффективно	Да

Использование готовой сопловой части позволяет быстро вернуть оборудование в работу и избежать длительных простоев.

Как продлить срок службы сопловой части

Чтобы увеличить ресурс узла, рекомендуется:

• регулярно очищать сопло и керамический держатель;
• своевременно менять поврежденные сопла;
• контролировать качество технологического газа;
• выполнять калибровку датчика высоты;
• проверять отсутствие столкновений с заготовкой;
• использовать качественные комплектующие.

Сопловые части для популярных моделей лазерных головок

При замене поврежденного узла важно подобрать сопловую часть, соответствующую модели лазерной головки. Ниже представлены популярные сопловые части, используемые на современных системах лазерной резки.

• 120AG1700B Сопловая часть в сборе TRA для Raytools® BM110 и BM111
• 120BT1100B Сопловая часть в сборе TRA Raytools® BM06K / BS08K (FL200 BLACK)

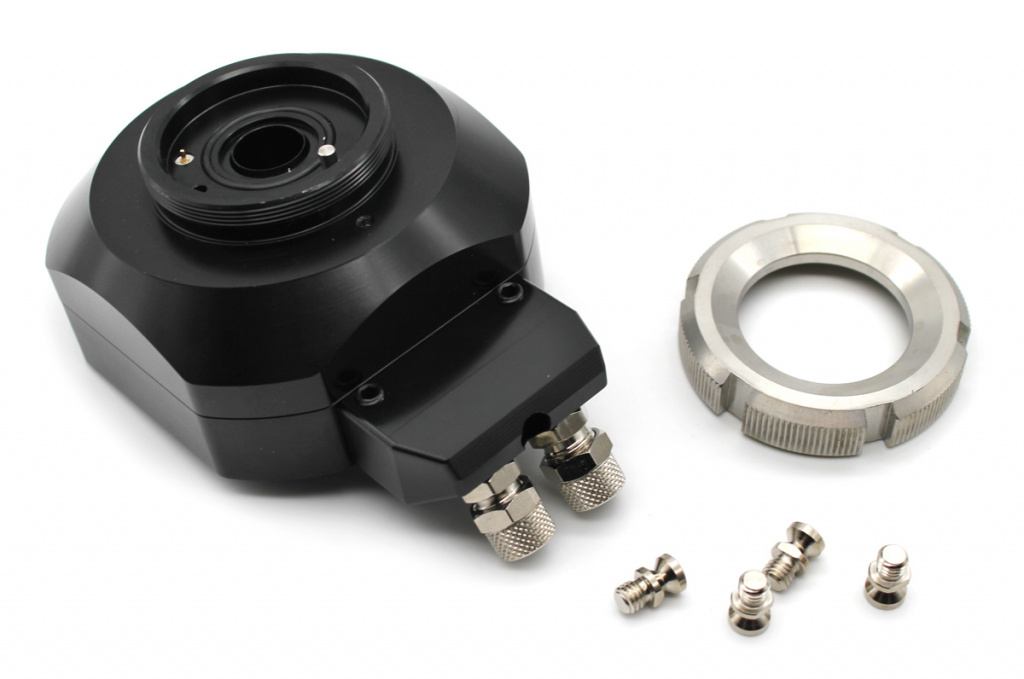

• DP.M.Q0211AA Сопловая часть в сборе для BOCI® BLT310 F150
• DP.M.Q0254AA Сопловая часть в сборе для BOCI® BLT421S
• P0595-103041 Сопловая часть для Precitec® Procutter 1.0

Заключение

Сопловая часть является одним из наиболее нагруженных элементов лазерной головки. Основными причинами замены становятся механические удары, повреждение резьбы, проблемы с системой контроля высоты и естественный износ в процессе эксплуатации.

Своевременная замена неисправного узла позволяет сохранить качество резки, избежать дорогостоящего ремонта режущей головы и сократить простои оборудования. При появлении признаков повреждения не рекомендуется откладывать диагностику. Стоимость сопловой части значительно ниже стоимости ремонта лазерной головки, датчика высоты или замены оптических элементов.

Для подбора совместимой сопловой части рекомендуется ориентироваться на модель лазерной головки или артикул установленного узла. Также полезно держать на складе запасную сопловую часть для наиболее загруженных станков, чтобы в случае аварии быстро восстановить производство. В каталоге HYPOWER представлены сопловые части в сборе для лазерных головок Raytools®, BOCI®, BOCHU®, Precitec® и других производителей.
